KST型雙球體橡膠接頭采用多波設計增加了橡膠接頭的長度、增加了補償量。專用冷水、熱水、壓縮空氣、天然氣等，它以獨特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。雙球體相比單球體它有更大的補償量。由于雙球體橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

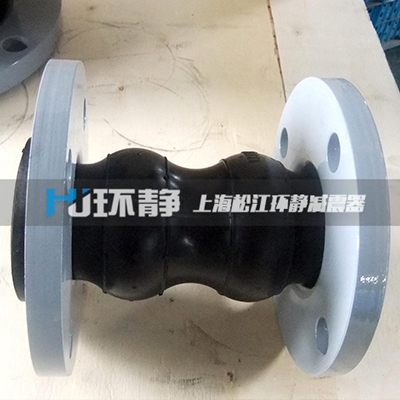

產品名稱：KST型雙球體橡膠接頭
產品別名：可曲撓雙球體橡膠接頭、雙球體橡膠軟連接
接頭規格：【DN40mm-DN600mm】
接頭顏色：黑色,實物顏色見商品展示圖片.
適用范圍：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
接頭材質：~型合成橡膠;
減震等級：
工作溫度：-15度至70度（還可加工耐高溫接頭）
在線咨詢
購買熱線：021-6999-0533
雙球體橡膠接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。雙球體相比單球體它有更大的補償量。該產品是環靜公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點?？蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
雙球體橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。環靜嚴格按照國際標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。
KST雙球體橡膠接頭產品安裝說明：
1、雙球體橡膠接頭在管道施工時，讓其處于自然狀態，嚴禁超位移極限安裝。
2、當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。
3、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止產品在運行過程中失去穩定性。
4、連接橡膠接頭的法蘭應是閥門法蘭或符合 的法蘭。
5、管道有固定支撐或固定托架，固定托架的力大于軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。
6、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。
7、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
8、當管道位移量大于等于接頭的很大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。
9、高層給水或懸空給水，管道應固定在吊架、托架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力大于管道軸向力)。
10、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。
請點擊圖片看大圖

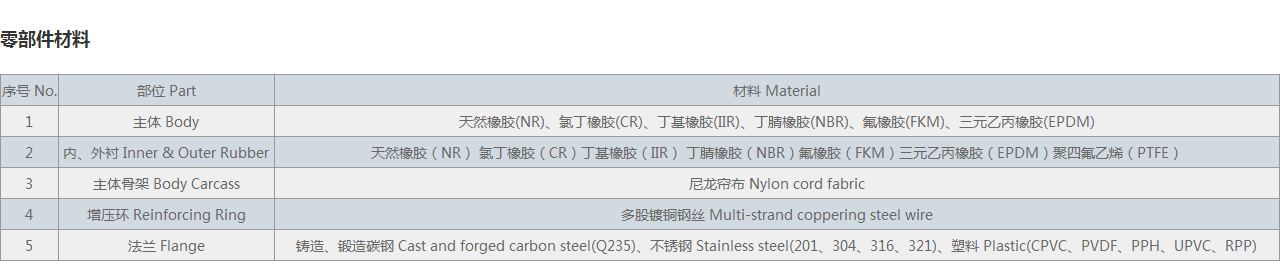

| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 內、外襯 Inner & Outer Rubber | 天然橡膠（NR） 氯丁橡膠（CR）丁基橡膠（IIR） 丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
| 4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
| 5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
請點擊圖片看大圖
| 項目Item |型號Medol | KST-1 | KST-2 | KST-3 | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
| 工作壓力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
| 爆破壓力Mpa Burst Pressure | 2.0(20) | 3.0(30) | 4.5(45) | |
| 真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
| 適用溫度℃Applicable Temperature | -15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions) | |||
| 適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
| 公稱通徑DN Nominal Diameter （mm） |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
角向偏轉 Angular deflection(a1+a2)° |
||
| mm |
英寸inch |
伸長Extension | 壓縮Compression | |||
| 40 | 1.5 | 165 | 10 | 20 | 20 | 30 |
| 50 | 2 | 165 | 10 | 20 | 20 | 30 |
| 65 | 2.5 | 175 | 10 | 20 | 20 | 30 |
| 80 | 3 | 175 | 10 | 20 | 20 | 30 |
| 100 | 4 | 225 | 15 | 30 | 25 | 30 |
| 125 | 5 | 225 | 15 | 30 | 25 | 30 |
| 150 | 6 | 225 | 15 | 30 | 25 | 30 |
| 200 | 8 | 325 | 20 | 40 | 30 | 30 |
| 250 | 10 | 325 | 20 | 40 | 30 | 30 |
| 300 | 12 | 325 | 20 | 40 | 30 | 30 |
| 350 | 14 | 325 | 20 | 40 | 30 | 30 |
| 400 | 16 | 340-400 | 20 | 40 | 30 | 30 |
| 450 | 18 | 340-400 | 25 | 45 | 30 | 30 |
| 500 | 20 | 340-400 | 25 | 45 | 30 | 30 |
| 600 | 24 | 340-400 | 25 | 45 | 30 | 30 |
| 注：1、特殊要求可按用戶圖紙制作，法蘭標準采用，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is , other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges or flanges. |
||||||
專業制造、專業服務，環靜為你創造更多價值 !
不斷提升服務質量，精益求精，“真誠的服務”是環靜永恒的主題。環靜嚴格按照 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此環靜做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、環靜產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高環靜的產品質量與服務質量。
1、客戶采購清單請傳真至 021-69990536 E-mail：huanjing@huanjingjz.com，或來電咨詢 021-69990533。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
