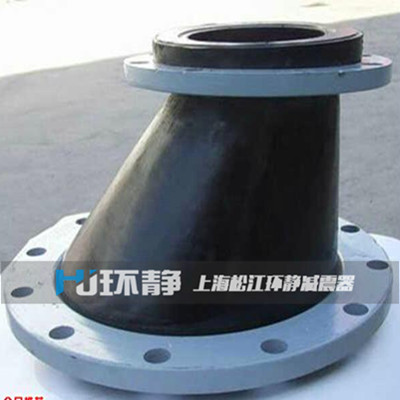

KYP-F偏心異徑橡膠接頭是在KXT橡膠接頭的基礎上改良的，可解決金屬管道連接時不同口徑、管道不同心的問題。偏心異徑限位橡膠接頭有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、織物 增強層、中膠層、外膠層、端部加固金屬環或鋼絲圈、再與金屬法蘭連接組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、減振降噪、降低噪音效果好、 安裝方便等特點。
偏心異徑限位橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。通用類：適用于輸送溫度為-20~115℃的水、濃度10以下的酸溶液或堿溶液。還有一些特殊管道需要的特種橡膠材質：如耐油、耐高溫、耐臭氧、耐磨或其他形式的化學腐蝕。
產品別名：可曲撓偏心異徑橡膠接頭、大小頭偏心異徑橡膠接頭、減震器、避震喉、偏心異徑法蘭軟連接、橡膠撓性接頭、偏心異徑橡膠管接頭等
產品規格：【DN40mm-DN400mm】
產品壓力：0.6-1.0MPa
減震等級：
產品：
適用范圍：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
產品材質：~型合成橡膠;
產品顏色：黑色,實物顏色見商品展示圖片.
工作溫度：-15度至70度（還可加工耐高溫橡膠接頭）
在線咨詢
購買熱線：021-6999-0533
1.管道-泵安裝偏心大小頭：是用來防氣蝕的，且泵進口的大小頭一般應該頂平安裝，這是防止管道內氣相在泵口積聚，形成大氣泡進入泵腔，損壞泵。只有一種情況下才可以底平安裝。那就是大小頭后面直接接向上彎曲的彎頭。這種情況下氣相不可能積聚。
2.泵-管道安裝異徑接頭：泵出口與外管道系統存在差異，用于異徑大小頭，可實現尺寸不同的兩根管子的直線連接，實現管道變徑的管件。
偏心異徑橡膠接頭軸向位移是：橡膠接頭在流體流動方向（即中軸線方向）的伸長或壓縮。
偏心異徑橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。
偏心異徑橡膠接頭角位移是：橡膠接頭兩個端面的垂直中心線與原中軸線的夾角之和。
產品使用方法：
先將接頭法蘭與對應法蘭孔位置相照應,然后將固定螺絲傳過法蘭孔，并用板手將螺帽鎖緊。
1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3.材料屬橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5.如管路壓力過高時，應用螺栓將兩端法蘭連在一起。
6.法蘭連接標準采用標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa。
7、偏心異徑限位橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
請點擊圖片看大圖

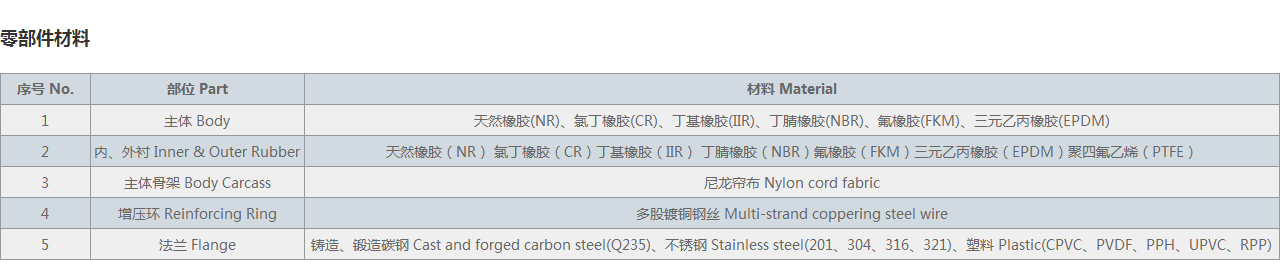

| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 內、外襯 Inner & Outer Rubber | 天然橡膠（NR） 氯丁橡膠（CR）丁基橡膠（IIR） 丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
| 4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
| 5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
請點擊圖片看大圖
| 項目Item |型號Medol | KYP-F(DN25~300) | KYP-F(DN350~500) | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
|
| 工作壓力 MpaWoring pressure |
1.0 | 0.6 | ||
| 爆破壓力 Mpa Burst Pressure |
1.8 | 1.5 | ||
| 真空度 Kpa Vacuum | 86.7 | 53.3 | ||
| 適用溫度° Applicable Temperature |
-15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions) | |||
| 適用介質 Applicable Medium |
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
| 公稱通徑DN Nominal Diameter （mm） |
長度 LengthL(mm) |
軸向位移 Axial displacement (mm) |
橫向位移 Haorizontal isplacement(mm) |
偏轉角度 Angular deflection(a1+a2)° |
|
|
伸長Extension |
壓縮;Compression |
||||
| 50×40 | 180 | 20 | 30 | 45 | 35 |
| 65×40 | 180 | 20 | 30 | 45 | 35 |
| 65×50 | 180 | 20 | 30 | 45 | 35 |
| 80×50 | 180 | 20 | 30 | 45 | 35 |
| 80×65 | 180 | 20 | 30 | 45 | 35 |
| 100×50 | 180 | 20 | 30 | 45 | 35 |
| 100×65 | 180 | 20 | 30 | 45 | 35 |
| 100×80 | 180 | 20 | 30 | 45 | 35 |
| 125×65 | 180 | 20 | 30 | 45 | 35 |
| 125×80 | 180 | 20 | 30 | 45 | 35 |
| 125×100 | 180 | 22 | 30 | 40 | 35 |
| 150×80 | 200 | 22 | 30 | 40 | 35 |
| 150×100 | 200 | 20 | 30 | 45 | 35 |
| 150×125 | 200 | 22 | 30 | 40 | 35 |
| 200×100 | 220 | 22 | 30 | 40 | 35 |
| 200×125 | 220 | 22 | 35 | 40 | 30 |
| 200×150 | 220 | 25 | 30 | 40 | 35 |
| 250×100 | 220 | 22 | 35 | 40 | 30 |
| 250×125 | 220 | 25 | 35 | 40 | 30 |
| 250×150 | 220 | 25 | 35 | 40 | 30 |
| 250×200 | 220 | 25 | 35 | 40 | 30 |
| 300×150 | 220 | 25 | 35 | 40 | 30 |
| 300×200 | 220 | 25 | 35 | 40 | 30 |
| 300×250 | 220 | 25 | 35 | 40 | 30 |
| 350×200 | 230 | 28 | 38 | 40 | 26 |
| 350×250 | 230 | 28 | 38 | 35 | 26 |
| 350×300 | 230 | 28 | 38 | 35 | 26 |
| 400×200 | 240 | 28 | 38 | 35 | 26 |
| 400×250 | 240 | 28 | 38 | 35 | 26 |
| 400×300 | 240 | 28 | 38 | 35 | 26 |
| 注：1、特殊要求可按用戶圖紙制作，法蘭標準采用，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合法蘭。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges or flanges. |
|||||
上海環靜管道設備有限公司專業生產：KYP-F偏心異徑橡膠接頭，為您免費提供KYP-F偏心異徑橡膠接頭應用解決方案，KYP-F偏心異徑橡膠軟接頭價格，詳解KYP-F偏心異徑橡膠管接頭各種使用工況資料，提供KYP-F偏心異徑橡膠接頭報價等信息。產品嚴格按照標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。
專業制造、專業服務，環靜為你創造更多價值 !
不斷提升服務質量，精益求精，“真誠的服務”是環靜永恒的主題。環靜嚴格按照 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此環靜做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、環靜產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高環靜的產品質量與服務質量。
1、客戶采購清單請傳真至 021-69990536 E-mail：huanjing@huanjingjz.com，或來電咨詢 021-69990533。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
